নির্মাণের জন্য শেষ সাকশন সেন্ট্রিফুগাল পাম্প

নির্মাণের জন্য শেষ সাকশন সেন্ট্রিফুগাল পাম্প IS টাইপ অনুভূমিক কেন্দ্রাতিগ পাম্প হল একটি একক-স্টেজ সিঙ্গেল-সাকশন সেন্ট্রিফিউগাল পাম্প, যা প্রধানত কৃষি সেচ, কাগজ তৈরি, শহুরে জল সরবরাহ এবং অগ্নি সুরক্ষা প্রকল্পের মতো ক্ষেত্রে ব্যবহৃত হয়। এটি কঠিন কণা ছাড়া তরলের মতো পরিষ্কার জল-পরিবহনের জন্য ডিজাইন করা হয়েছে এবং একটি প্যাকিং সীল কাঠামো গ্রহণ করে৷ প্রয়োজন অনুসারে এটি একটি যান্ত্রিক সীল দিয়ে প্রতিস্থাপন করা যেতে পারে।

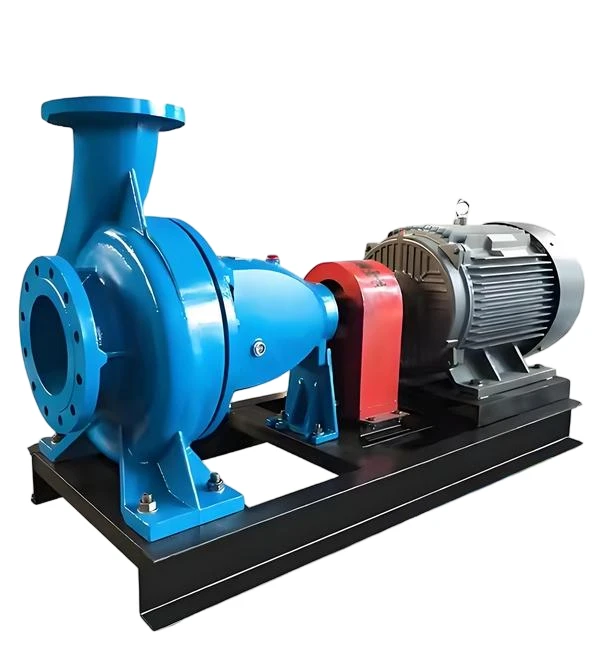

নির্মাণ পাম্পের জন্য শেষ সাকশন সেন্ট্রিফুগাল পাম্প একটি পাম্প বডি, মোটর, বেস, কাপলিং এবং অ্যাঙ্কর বোল্ট নিয়ে গঠিত, যা একটি সমন্বিত কাঠামো তৈরি করে। কাপলিং মোটর এবং পাম্প বডির মধ্যে সংযোগ উপলব্ধি করে এবং বেসটি অ্যাঙ্কর বোল্ট দ্বারা ভিত্তির সাথে স্থির করা হয়। মৌলিক পরামিতিগুলির মধ্যে রয়েছে সর্বাধিক 173 m³/ঘণ্টা প্রবাহের হার, 60 মিটারের মাথা, 45 কিলোওয়াটের একটি মোটর শক্তি এবং 2900 r/মিনিটের ঘূর্ণন গতি। এটা মাঝারি এবং উচ্চ মাথা তরল পরিবহন পরিস্থিতিতে জন্য উপযুক্ত.

এই শেষ সাকশন সেন্ট্রিফিউগাল পাম্প নির্মাণ ধরনের সেন্ট্রিফিউগাল পাম্প কঠিন কণার অমেধ্য ছাড়াই তরলের মতো পরিষ্কার জল- পরিবহনের জন্য উপযুক্ত। সিলিং পদ্ধতি হল একটি প্যাকিং সীল। বিশেষ পরিস্থিতিতে, এটি একটি যান্ত্রিক সীল পরিবর্তন করা যেতে পারে।
আইএস টাইপ অনুভূমিক কেন্দ্রাতিগ পাম্প প্রধানত পাম্প বডি, মোটর, বেস, কাপলিং এবং অ্যাঙ্কর বোল্ট নিয়ে গঠিত। মোটরটি কাপলিং এর মাধ্যমে পাম্পের সাথে সংযুক্ত থাকে এবং নোঙ্গর বোল্ট পুরো পাম্পটিকে ফাউন্ডেশনে ঠিক করে।

1. আইএস সেন্ট্রিফিউগাল ওয়াটার পাম্পটি স্ট্যান্ডার্ড 2858-এ নির্দিষ্ট কর্মক্ষমতা এবং মাত্রা অনুযায়ী ডিজাইন করা হয়েছে। এতে প্রধানত পাম্প বডি, পাম্প কভার, ইমপেলার, শ্যাফ্ট, সিলিং রিং, শ্যাফ্ট স্লিভ এবং সাসপেনশন বিয়ারিং ইত্যাদি থাকে।
2. আইএস সেন্ট্রিফিউগাল ওয়াটার পাম্পের কেসিং (অর্থাৎ, পাম্প বডি এবং পাম্প কভার) পাম্পের ওয়ার্কিং চেম্বার গঠন করে। ইমপেলার, শ্যাফ্ট এবং রোলিং বিয়ারিং হল পাম্পের রটার। সাসপেনশন বিয়ারিং উপাদানগুলি পাম্পের রটার অংশকে সমর্থন করে এবং রোলিং বিয়ারিংগুলি পাম্পের রেডিয়াল এবং অক্ষীয় শক্তি বহন করে।
3. IS সেন্ট্রিফিউগাল ওয়াটার পাম্পের পাম্প বডি এবং পাম্প কভার অংশ ইমপেলারের পিছনের অংশ থেকে আলাদা করা হয়, অর্থাৎ, তথাকথিত-পিছন-খোলার কাঠামো। পাইপলাইন সেন্ট্রিফুগাল পাম্পের সুবিধা হল যে এটি রক্ষণাবেক্ষণের জন্য সুবিধাজনক। রক্ষণাবেক্ষণের সময়, পাম্প বডি, সাকশন পাইপলাইন, ডিসচার্জ পাইপলাইন এবং মোটর সরানোর দরকার নেই। রক্ষণাবেক্ষণের জন্য রটার অংশটি প্রত্যাহার করতে বর্ধিত কাপলিংয়ের মধ্যবর্তী সংযোগকারী অংশটি সরিয়ে ফেলুন।
4. আইএস সেন্ট্রিফিউগাল ওয়াটার পাম্পের অক্ষীয় সিলিং রিংটি প্যাকিং কভার, প্যাকিং রিং এবং প্যাকিং ইত্যাদির সমন্বয়ে গঠিত। এটি বায়ু গ্রহণ বা অত্যধিক পানির ফুটো প্রতিরোধ করতে ব্যবহৃত হয়। আইএস পাম্পের ইমপেলারের ভারসাম্য থাকলে, নরম প্যাকিং সহ গহ্বর এবং ইমপেলার সাকশন ইনলেট সংযুক্ত থাকে। ইমপেলার ইনলেটের তরলটি যদি ভ্যাকুয়াম অবস্থায় থাকে তবে শ্যাফ্ট স্লিভের পৃষ্ঠের মাধ্যমে পাম্পে প্রবেশ করা সহজ। অতএব, পাম্পের কভারের ছোট গর্তের মাধ্যমে প্যাকিং গহ্বরে একটি প্যাকিং রিং ইনস্টল করা হয় যাতে পাম্প চেম্বারে চাপের জলকে সিল করার জন্য প্যাকিং রিংয়ে নির্দেশিত করা হয়। যদি পাম্পের ইমপেলারে ভারসাম্য ছিদ্র না থাকে, যেহেতু ইমপেলারের পিছনের তরল চাপ বায়ুমণ্ডলীয় চাপের চেয়ে বেশি, তাই বায়ু ফুটো হওয়ার সমস্যা নেই। অতএব, একটি প্যাকিং রিং ইনস্টল করার প্রয়োজন নেই।
5. শ্যাফ্ট পরিধান এড়াতে, প্যাকিং গহ্বরের মধ্য দিয়ে যাওয়া শ্যাফ্টের অংশে একটি O-রিং সিল ইনস্টল করা হয়। সঙ্গম পৃষ্ঠ বরাবর বায়ু গ্রহণ বা জল ফুটো প্রতিরোধ করার জন্য শ্যাফ্ট হাতা এবং খাদের মধ্যে একটি O- রিং সীল রয়েছে।
6. আইএস সেন্ট্রিফুগাল ওয়াটার পাম্পের ট্রান্সমিশন পদ্ধতিটি একটি বর্ধিত ইলাস্টিক কাপলিং এর মাধ্যমে মোটরের সাথে সংযুক্ত থাকে। পাম্পের ঘূর্ণন দিক, ড্রাইভিং প্রান্ত থেকে, ঘড়ির কাঁটার দিকে ঘূর্ণন।
7. পাম্পের অক্ষীয় শক্তির ভারসাম্য বজায় রাখার জন্য, IS সেন্ট্রিফিউগাল ওয়াটার পাম্পের বেশিরভাগ ইমপেলারের সামনে এবং পিছনে উভয় দিকে সিলিং রিং থাকে এবং ইমপেলারের পিছনের কভার প্লেটে একটি ভারসাম্য ছিদ্র দেওয়া হয়। যেহেতু কিছু পাম্পের অক্ষীয় বল বড় নয়, তাই ইমপেলারের পিছনে কোনও সিলিং রিং এবং ব্যালেন্স হোল দেওয়া হয় না।

শিল্প বর্জ্য জল
রাসায়নিক উদ্ভিদ এবং নির্মাণ সাইটগুলিতে বর্জ্য জল নিষ্কাশনের জন্য উপযুক্ত, এটি জারা প্রতিরোধের এবং একটি কম্প্যাক্ট কাঠামো বৈশিষ্ট্যযুক্ত। এটি দ্রুত ইনস্টল করা যেতে পারে এবং স্থিরভাবে কাজ করতে পারে। বা
জল চিকিত্সা
এটি সাধারণত স্যুয়ারেজ ট্রিটমেন্ট প্ল্যান্ট বা শিল্প জল চিকিত্সা সিস্টেমে ব্যবহৃত হয়। অমেধ্যযুক্ত জলাশয়ের সাথে ডিল করার সময়, এর পরিস্রাবণ ডিভাইসটি অমেধ্যগুলিকে আটকাতে পারে এবং পাম্পের স্থিতিশীল অপারেশন নিশ্চিত করতে পারে।
পরিষ্কার জল পরিবহন
পৌরসভার জল সরবরাহ এবং সেচ ব্যবস্থার মতো পরিস্থিতিতে, এই পাম্পটি দক্ষতার সাথে তার ইম্পেলারের মাধ্যমে গতিশক্তিকে পরিষ্কার জল পরিবহনে রূপান্তরিত করে।
শক্তি সঞ্চয়-অপ্টিমাইজেশান
কিছু মডেল ডবল সাকশন স্ট্রাকচার বা মডুলার ডিজাইন গ্রহণ করে, যা প্রচলিত পাম্পের তুলনায় প্রায় 15% - 20% শক্তি খরচ কমাতে পারে। এগুলি মাঝারি এবং ছোট প্রবাহ হার (500 m³/h এর চেয়ে কম বা সমান) এবং মাঝারি থেকে নিম্ন মাথা (125 মিটারের কম বা সমান) অবস্থার জন্য বিশেষভাবে উপযুক্ত।
বিশেষ শর্ত
স্টেইনলেস স্টিলের সংস্করণটি খাদ্য-গ্রেড বা রাসায়নিক-গ্রেডের পরিস্থিতিতে প্রয়োগ করা যেতে পারে, যেমন পানীয় উত্পাদন, অ্যাসিডিক এবং ক্ষারীয় তরল পরিবহন ইত্যাদি, ক্ষয়কারী মিডিয়ার সংক্রমণের জন্য।
